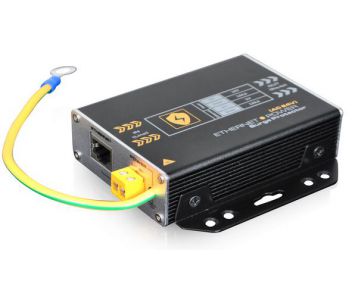

Опис
Цей протектор заснований на стандарті IEC61643-21: 2000. Призначений для захисту від перенапруги мережевого сигналу і живлення. Прилад адаптований до захисту від перенапруг і розрядів статичної електрики для систем IP відеоспостереження, лінії електропередачі бездротової мережі, мережевого кабелю. Має багаторівневий захист, великий максимальний розрядний струм, низька максимальне напруження, швидке спрацьовування.
особливості:
- Стандарт: IEC61643-21 2000
- Захист мережевого сигналу і живлення DC;
- Функції: Багатофункціональний і багаторівневий захист від перенапруги, великий розрядний струм, низька максимальне напруження, швидкий час спрацьовування, низькі вносяться втрати;
- Режим заземлення: подовження лінії заземлення
Схема пристрою:
Схема установки:
Характеристики:
| Мережа | ||
Номінальна робоча напруга | 5В | |
Максимальна постійна робоча напруга | 6В | |
Номінальний струм розряду | 3КА | |
Максимальний струм розряду | 10ка | |
Максимальне напруження між лініями | 1-2 | ≤36В |
3-6 | ≤36В | |
ізоляційне опір | ≥0.4MΩ | |
Втрати при введенні | ≤0.9дБ | |
Пропускна спроможність | (0.3-100) М | |
Швидкість передачі | 100Мб / с | |
час реакції | ≤1нс | |
| живлення | ||
Номінальна робоча напруга | 24В | |
Максимальна постійна робоча напруга | 36В | |
Номінальний струм розряду | 5кА | |
Максимальний струм розряду | 10ка | |
максимальне напруження | 40В | |
час реакції | ≤25нс | |
| середа використання | ||
робочі температури | 0 ℃ ~ 55 ℃ | |
Температура зберігання | -20 ℃ ~ 70 ℃ | |
відносна вологост | 0 ~ 95% | |
| Загальна | ||
вага | 157г | |
Розмір | 108х66х28 мм | |
матеріал | алюміній | |
